Plans de coupe (Éditeur)

Plans de coupe est un éditeur qui vous permet de couper l’objet représenté dans la scène dans un plan préalablement défini afin d’en voir son intérieur.

Les plans actifs apparaissent dans toutes les vues ouvertes et coupent tous les produits.

Réglages généraux des plans de coupe

Le cadre Options générales renseigne les paramètres du rendu avec la fonction Stratégie d’élimination des faces qui vous permet d’afficher ou non les faces arrière des surfaces.

Dans la liste déroulante Stratégie d’élimination de faces, l'option Surfaces affiche les faces arrière en fonction des paramètres configurés dans les Propriétés de surfaces dans l’interface de .

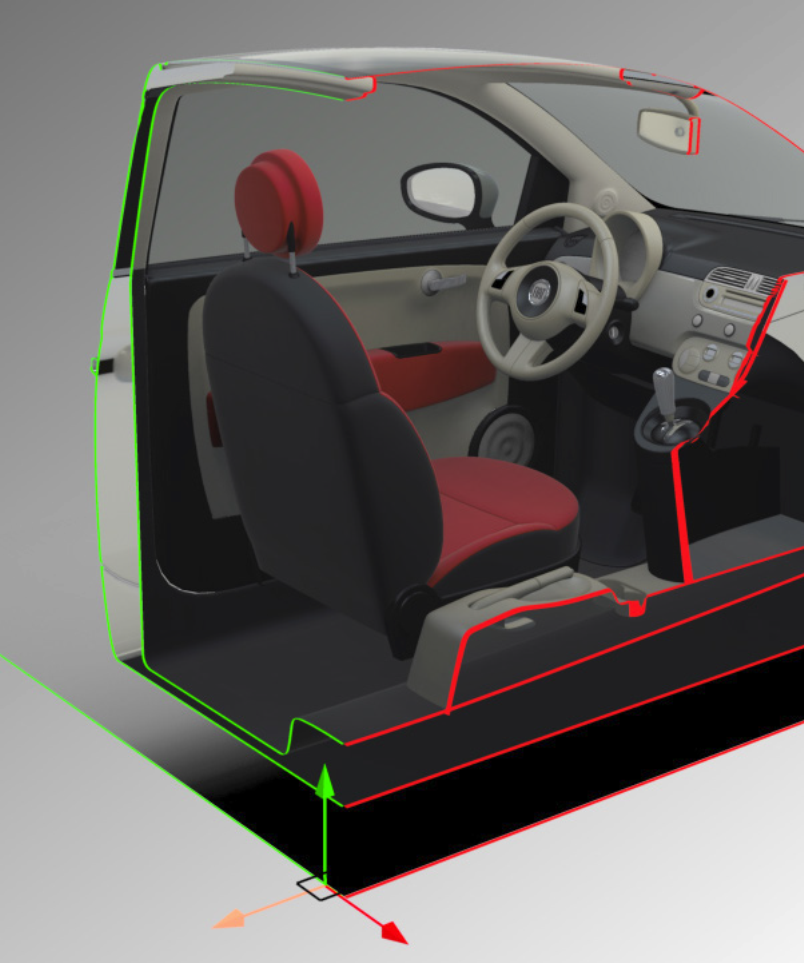

L'option Afficher le gizmo permet d'afficher un gizmo de translation que l'on peut manipuler pour déplacer rapidement le plan de coupe actif.

La zone Libellés est utilisée pour éviter de découper certaines surfaces avec les plans. Cliquez sur le bouton pour afficher une liste des libellés, puis sélectionnez celui qui est appliqué aux surfaces qui ne doivent pas être coupées. Les libellés sont appliqués aux surfaces dans le Gestionnaire de libellés de .

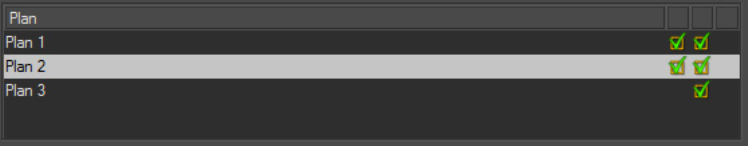

Patchwork 3D Design est capable de gérer et d'afficher plusieurs plans de coupe de façon simultanée. Chaque plan apparaît dans la liste, suivi par un indicateur de son état (activé ou désactivé), de la visibilité de son contour, et de la visibilité de sa grille. Cliquer sur les indicateurs modifie l'état du paramètre associé.

Réglages du plan sélectionné

La fonction Activé du cadre Plan de coupe doit être cochée afin de visualiser la coupe dans la vue active .

Le volet Plan de coupe sert à définir l’équation du plan utilisé.

Vous pouvez également spécifier directement un plan de coupe dans le cadre Définir le plan.

• Sélectionner le plan de coupe souhaité dans la liste déroulante.
• Avec la fonction Désigner un plan, vous pouvez effectuer une coupe à partir d’un plan directement sélectionné dans la vue active, à l’aide de l’outil pipette, ou bien encore un point de coupe précis en cochant l’option Position.

Création d'un contour

Le contour de découpe peut être visuellement représenté en activant l’option Montrer du cadre Contour. Vous pouvez choisir une couleur de représentation de la coupe en cliquant sur le carré coloré pour ouvrir le sélecteur de couleur. Vous pouvez également modifier l’épaisseur du trait en entrant directement un paramètre numérique, ou bien en utilisant les flèches haut et bas du clavier.

Options additionnelles d'affichage

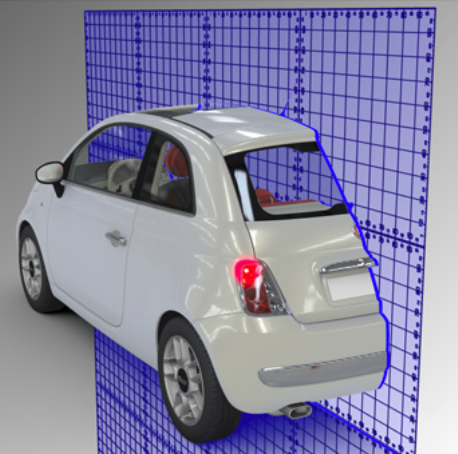

La boîte Plan présente plusieurs options d'affichage du plan de coupe actif.

On peut ainsi activer l'affichage du plan (cadre Plan > case Montrer), modifier la valeur de sa transparence (zone Alpha), modifier sa taille (zones Largeur et Hauteur), son orientation, sa couleur de représentation (Couleur 1 et Couleur 2) ou encore afficher un quadrillage métrique (options Grille et Pas).
