Boîte Géométrie 3D

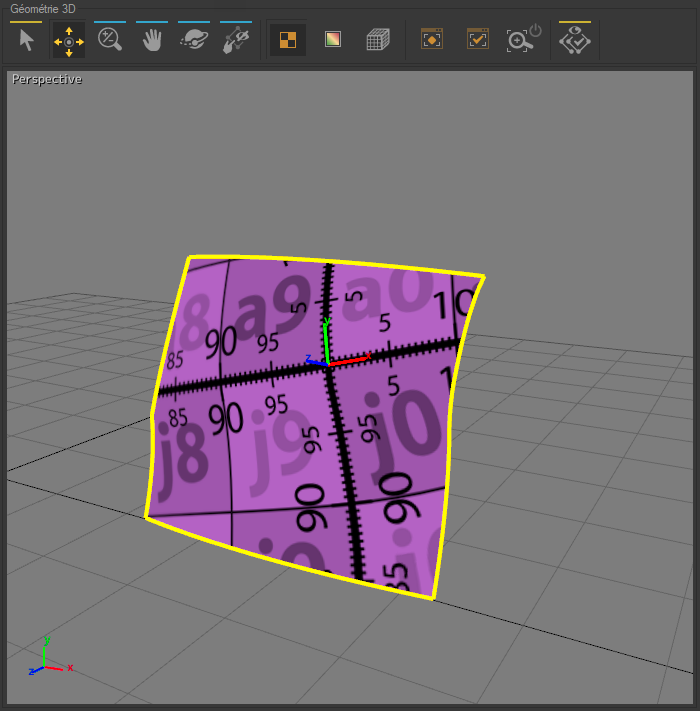

La boîte Géométrie 3D contient une vue 3D interactive dans laquelle sont affichées les surfaces à déplier ainsi que plusieurs outils destinés au dépliage et à la manipulation des surfaces.

The 3D Geometry zone contains an interactive 3D view in which the surfaces to be unfolded and several tools for unfolding and manipulating the surfaces are displayed.

En fonction du mode opératoire Dépliage ou Coudre, la barre d'outils de la boîte Géométrie 3D change.

Opération	Dépliage	Coudre	Description
Sélectionner	✔		Sélectionner les surfaces.
Créer ou déplacer un marqueur	✔		Créer ou sélectionner puis déplacer un marqueur sur la surface dépliée.
Zoomer	✔	✔	Zoomer dans la vue 3D.
Faire glisser	✔	✔	Se déplacer dans la vue 3D.
Orbiter	✔	✔	Contrôler la rotation de la vue 3D pour observer les surfaces sous différents points de vue.
Texture	✔		Visualiser les textures en arrière-plan sur la surface dépliée.
Déformation	✔		Visualiser la répartition des efforts physiques liés à la déformation des surfaces dépliées.
Afficher les triangles	✔	✔	Activer/désactiver l’affichage du maillage des surfaces.
Ajuster niveau de zoom	✔	✔	Recadrer la vue 3D sur la totalité des surfaces de l‘atelier de dépliage.
Ajuster niveau de zoom à la sélection	✔	✔	Recadrer la vue 3D sur la surface sélectionnée.
Auto-ajuster niveau de zoom à la sélection	✔	✔	Activer/désactiver le recadrage automatique de la vue sur les surfaces dépliées lorsqu’elles sont sélectionnées.
N'afficher que la sélection	✔	✔	Limite l’affichage de la vue 3D à la visualisation de la surface en cours de dépliage. Pour revenir à la visualisation de toutes les surfaces, cliquez à nouveau sur cette option.
Afficher/cacher les points de la courbe de couture		✔	Affiche les points de la courbe de couture. Note Les points de la courbe de couture sont affichés par défaut.
Afficher/cacher le maillage de la couture		✔	Affiche le maillage de la couture. Note Le maillage de la bande de la courbe est affiché par défaut.
